Шкафы управления электродвигателями ШУЭ-5.5-XPA6, ШУЭ-7.5-XPA6, ШУЭ-15-XPA6, ШУЭ-22-XPA6, ШУЭ-30-XPA6, ШУЭ-55-XPA6 предназначены для управления приводами вентиляторов, насосов, электрозадвижек, работающих от однофазной (230В, 50Гц) или трехфазной (380В, 50Гц) электросети и передачи информации о своем состоянии по протоколу XPA6 на приборы приемно-контрольные и управления АПКП.ХРА6, АПКП.XP777 и ППКУ «Бирюза».

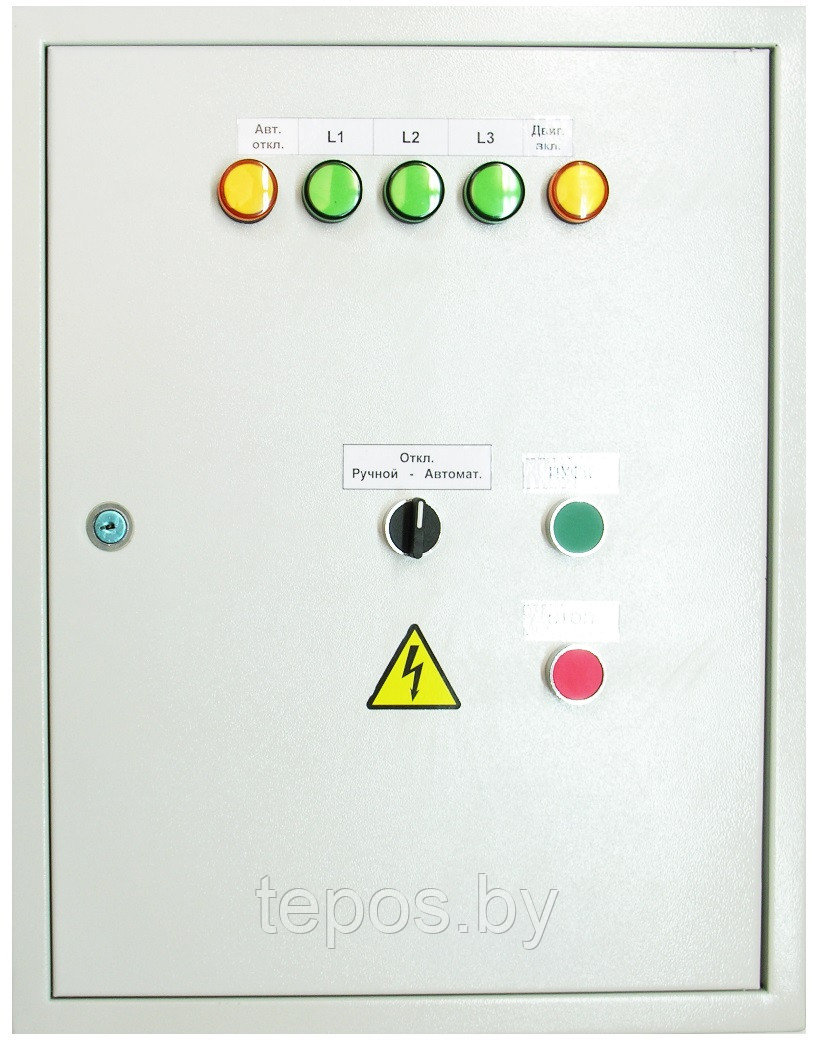

На лицевой панели ШУЭ располагаются органы местного управления, предназначенные для изменения режима работы, принудительного пуска и останова электродвигателя, и органы световой индикации для отображения состояния сетевого питания ШУЭ и режимов работы электродвигателя.
ШУЭ-XPA6 обеспечивает контроль состояния электрической сети переменного тока и цепи управления внешними нагрузками, включение электродвигателя по командам приборов приемно-контрольных и управления АПКП.ХР777, АПКП.ХРА6, ППКУ «Бирюза» или по кнопке ручного пуска, защиту исполнительных устройств от перегрузок по току в главной цепи.
ШУЭ-XPA6 подключается в адресный кольцевой шлейф XPА6 к модулю адресного шлейфа МАШ-XPA6 (МАШ-XPA6(К)) или ППКУ «Бирюза», которые обеспечивают информационный обмен с ШУЭ, имеет два независимых входа питания для подключения основной и резервной линии питания слаботочных элементов ШУЭ от источника бесперебойного питания и ввод трехфазной линии для питания электродвигателя и силовых элементов ШУЭ.
ШУЭ-XPA6 оборудован встроенным изолятором короткого замыкания и обеспечивает отключение участка адресного кольцевого шлейфа, в котором зафиксировано КЗ, сохраняя при этом свою работоспособность.
Характеристика |
Значение |
||
Максимальное количество шкафов в адресном шлейфе без учета других адресных устройств |
63 |
||
Протокол обмена данными по адресному шлейфу |
XPА6 |
||
Коммутируемое напряжение главной цепи, В |
230/ 380 |
||
Максимальная коммутируемая мощность, кВт |
ШУЭ-5,5-XPA6 |
5,5 |
|
ШУЭ-7,5-XPA6 |
7,5 |
||
ШУЭ-15-XPA6 |
15 |
||
ШУЭ-22-XPA6 |
22 |
||
ШУЭ-30-XPA6 |
30 |
||
ШУЭ-55-XPA6 |
55 |
||
Максимальный коммутируемый ток, А |
ШУЭ-5,5-XPA6 |
16 |
|
ШУЭ-7,5-XPA6 |
25 |
||
ШУЭ-15-XPA6 |
40 |
||
ШУЭ-22-XPA6 |
63 |
||
ШУЭ-30-XPA6 |
80 |
||
ШУЭ-55-XPA6 |
160 |
||
Напряжение питания от адресного шлейфа XPA6, В |
20-28 |
||
Максимальный ток потребления от адресного шлейфа, не более, мА |
0,5 |
||
Напряжение питания постоянного тока от ББП, В |
10-14 |
||
Ток потребления от ББП в дежурном режиме, не более, мА |
40 |
||
Ток потребления от ББП в режиме включения электродвигателя, не более, мА |
90 |
||
Габаритные размеры корпуса, мм |
ШУЭ-5,5-XPA6, ШУЭ-7,5-XPA6, ШУЭ-15-XPA6, ШУЭ-22-XPA6, ШУЭ-30-XPA6 |
500х400х220 |
|
ШУЭ-55-XPA6 |
650х505х230 |
||
Диапазон температур (при отсутствии конденсации), °С |
от −10 до +40 |
||
Максимальная относительная влажность при температуре до 30°С, % |
95 |
||
Степень защиты корпуса (имеет два исполнения) |
IP 31/ IP 54 |
Основные атрибуты | |
---|---|
Производитель | Ровалэнт |
Страна производитель | Беларусь |
- Цена: Цену уточняйте
