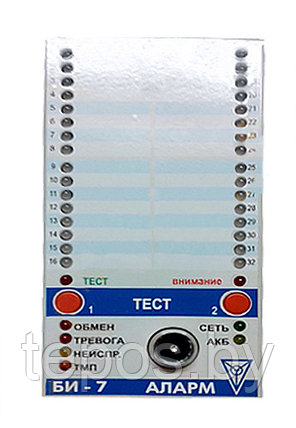

Блок индикации предназначен для:

• индикации состояния до 32-х шлейфов сигнализации ППК "Аларм-7М
• индикации системных состояний

Индикаторы "1"-"32" работают в трех режимах свечения - зеленого, красного и оранжевого цвета.
Индикаторы СЕТЬ, АКБ, ТМП, ТЕСТ, НЕИСПР, ТРЕВОГА работают в одном режиме свечения:

• СЕТЬ - зеленого цвета
• АКБ, НЕИСПР - желтого
• ТМП, ТЕСТ, ТРЕВОГА - красного

ОБЕСПЕЧИВАЕТ:
визуальный контроль на индикаторах "1"-"32" БИ-7 текущего режима работы ШС. Индикатор:

• светится зеленым цветом - соответствующий ему ШС не поставлен на охрану
• светится красным цветом - соответствующий ему ШС поставлен на охрану
• светится оранжевым цветом - неисправен (отсутствует) соответствующий МШС-7
• не светится - соответствующий ШС не объявлен при программировании либо исключен

Режим работы индикатора определяет состояние соответсвующего ШС:
- светится непрерывно: «Норма»
- мигает с частотой 1 Гц: «Неисправность»
- мигает с частотой 3 Гц: «Тревога»
- мигает один раз в 2 с: произошло нарушение поставленного на охрану ШС
Визуальный контроль на системных индикаторах БИ-7 следующей информации:

• состояние ШС прибора - НЕИСПР, ТРЕВОГА
• наличие основного источника питания - СЕТЬ
• уровень заряда АКБ либо ее отсутствие - АКБ
• состояние тампер-контакта прибора - ТМП
• установку в УД БИ-7 ключа доступа и состояние "Тест" - ТЕСТ
