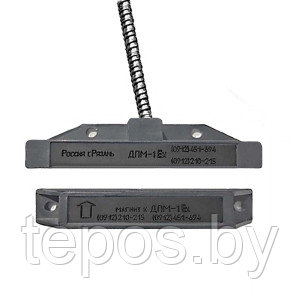

Датчики положения магнитогерконовые взрывозащищённые ДПМ-1Ех предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов во взрывоопасных зонах. Конструктивно датчики положения состоят из двух компонентов: датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Датчики имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga Х/РО Ex ia I Ma Х по ГОСТ 31610.0-2014 (IEC60079-0:2011).
Датчики могут применяться в подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу, а также в других взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.
Датчики ДПМ-1Ех изготавливают в соответствии с таблицей:
| НАИМЕНОВАНИЕ ИЗДЕЛИЯ | ТИП ПРИМЕНЯЕМОГО ГЕРКОНА | ДЛИНА ВЫВОДОВ, М ТИП ПРОВОДА |
КОРПУС |
|---|---|---|---|
| ДПМ-1Ех исполнение 00 | Нормально разомкнутый | 1*×ПВС 2×0.75 (двойная изоляция) | Пластмасса |
| ДПМ-1Ех исполнение 02 | Переключающий | 1*×ПВС 3×0.75 (двойная изоляция) | |
| ДПМ-1Ех исполнение 04 | Нормально разомкнутый | 1*×ПВС 2×0.75 (металлорукав РЗН - материал нержавеющая сталь) | |
| ДПМ-1Ех исполнение 05 | Переключающий |
1*×ПВС 3×0.75 (металлорукав РЗН - материал нержавеющая сталь) |
Контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 25 мм и удерживаются замкнутыми на расстоянии до 40 мм, и гарантированно разомкнуты на расстоянии 90 мм.
Масса (не более), кг: блока геркона 0,30; блока магнитов 0,21

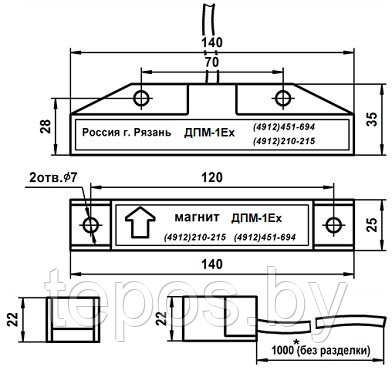

Длина вывода датчика: 1 м без разделки
2.7. Степень защиты оболочки IP68 по ГОСТ 14254-2015.
Электрические параметры датчиков в зависимости от условий работы и исполнения представлены в таблице:
| ИСПОЛНЕНИЕ ИЗДЕЛИЯ | УСЛОВИЯ РАБОТЫ ИЗВЕЩАТЕЛЯ | |||
|---|---|---|---|---|
| КОММУТАЦИОННЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | В СОСТАВЕ ИСКРОБЕЗОПАСНЫХ ЦЕПЕЙ (0EX IA IIC T6 GA Х/РО EX IA I MA Х) | |||
| МАКСИМАЛЬНЫЕ ВХОДНЫЕ ПАРАМЕТРЫ | ЗНАЧЕНИЕ | МАКСИМАЛЬНЫЕ ВХОДНЫЕ ИСКРОБЕЗОПАСНЫЕ ПАРАМЕТРЫ | ЗНАЧЕНИЕ | |
| ДПМ-1Ех исполнение 00, ДПМ-1Ех исполнение 04 |
- напряжение, В - ток, А - мощность, Вт |
250 2 30 |
- напряжение Ui, В - ток Ii, мА - мощность Pi, Вт - внутренняя индуктивность Li, мкГн - внутренняя емкость Ci, пФ |
25 200 1,2 10 50 |
| ДПМ-1Ех исполнение 02, ДПМ-1Ех исполнение 05 |
- напряжение, В - ток, А - мощность, Вт |
100 1 30 |
- напряжение Ui, В - ток Ii, мА - мощность Pi, Вт - внутренняя индуктивность Li, мкГн - внутренняя емкость Ci, пФ |
25 200 1,2 10 50 |
Датчики положения относятся к взрывозащищённому электрооборудованию групп I и II по ГОСТ 31610.0-2014 (IEC60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требования ТР ТС 012/2011, ГОСТ IEC 60079-14:2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных средах, в том числе в подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу.
| Основные атрибуты | |
|---|---|
| Производитель | Магнито-Контакт |
| Страна производитель | Россия |
- Цена: Цену уточняйте
