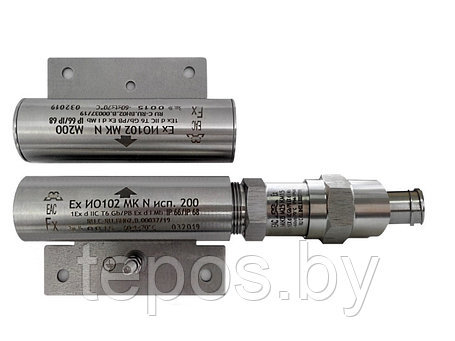

Ех ИО 102 МК  Извещатель охранный точечный магнитоконтактный взрывозащищённый 1Ex d IIC T6 Gb / РB Ex d I Mb, фото 2
Ех ИО 102 МК  Извещатель охранный точечный магнитоконтактный взрывозащищённый 1Ex d IIC T6 Gb / РB Ex d I Mb, фото 2
Описание
Характеристики
Информация для заказа

Извещатели охранные точечные магнитоконтактные взрывозащищённые Ех ИО102 МК (далее - датчики), предназначены для контроля положения частей конструкций и механизмов, конструктивных элементов зданий и сооружений на открывание или смещение, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия) с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений.

Датчики состоят из двух компонентов - датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Блок геркона и блок магнита извещателя Ех ИО102 МК помещены в металлические корпуса цилиндрической формы из алюминиевого сплава или нержавеющей стали. Блок геркона оборудован кабельным вводом, расположенным с торца корпуса.

Блоки геркона выпускаются в двух модификациях под условными номерами 200, 300.

Блоки магнита выпускаются в двух модификациях под условными обозначениями М 100, М 200.

Блоки геркона комплектуются сменными кабельными вводами различных исполнений:
- для открытой прокладки кабеля диаметром 6-12мм (индекс в обозначении К);
- для присоединения бронированного кабеля диаметром 6-12мм (индекс в обозначении B);
- для прокладки присоединяемого кабеля в трубе G1/2 (TG-1/2) или G3/4 (TG-3/4);
- для прокладки присоединяемого кабеля в металлорукаве (КМ15, КМ20).

Извещатели изготавливаются в соответствии с таблицей:


НАИМЕНОВАНИЕ ИЗДЕЛИЯ ТИП ПРИМЕНЯЕМОГО ГЕРКОНА ТИП ВВОДА ТИП ШТУЦЕРА КОРПУС МАРКИРОВКА ВЗРЫВОЗАЩИТЫ ГОСТ 31610.0-2014
Ех ИО102 МК N
исп.200
нормально разомкнутый Сменный кабельный ввод с резьбой М25 К
B
TG-1/2
TG-3/4
КМ15
КМ20
Нержавеющая сталь 12Х18Н10Т 1Ex d IIC T6…Т5 Gb / РB Ex d I Mb
Ех ИО102 МК N
исп.300
переключающий
Ех ИО102 МК Al
исп.200
нормально разомкнутый Алюминиевый сплав Д16Т 1Ex d IIC T6…Т5 Gb
Ех ИО102 МК Al
исп.300
переключающий
  • Состояния выходных контактов извещателей, в зависимости от расстояний между их исполнительным и задающим блоками на магнитопроводящих основаниях, приведены в таблицах для различных модификаций извещателей.

Условный номер модификации магнита Расстояние между исполнительным и задающим блоками, мм, при котором выходные контакты извещателей Ех ИО102 МК исп. 200:
замкнуты под воздействием магнитного поля задающего блока (нормальное состояние извещателей) разомкнуты (формирование извещения о тревоге)
М 100 55 и менее 75 и более
М 200 35 и менее 55 и более

Условный номер модификации магнита Расстояние между исполнительным и задающим блоками, мм, при котором выходные контакты извещателей Ех ИО102 МК исп. 300:
переключены под воздействием магнитного поля задающего блока (нормальное состояние извещателей) не переключены (формирование извещения о тревоге)
М 100 50 и менее 65 и более
М 200 30 и менее 50 и более



  • Максимальный допуск соосности крепления датчика и магнита - 10 мм.

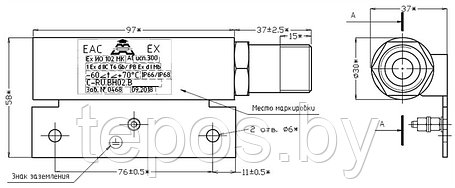

  • Габаритные размеры, мм: блока геркона - 97х58х37, блока магнитов - 100х58х37
  • Масса (не более), кг: блока геркона - 0,65 блока магнитов - 0,48
  • Извещатели рассчитаны для эксплуатации при температуре от минус 60°С до плюс 70°С (для Т6), до плюс 95°С (для Т5) при относительной влажности воздуха до 93% при температуре плюс 40°С.
  • Атмосферное давление, кПа: от 84 до 106,7
  • Средний срок службы не менее 8 лет
Технические характеристики
ПАРАМЕТР ЗНАЧЕНИЕ
Максимальное коммутируемое напряжение, В
с маркировкой 1Ex d IIC T6…Т5 Gb
с маркировкой 1Ex d IIC T6…Т5 Gb /РB Ex d I Mb

60
27
Максимальный коммутируемый ток, А 0,25
Максимальная коммутируемая мощность, Вт 10
Сопротивление замкнутых контактов при поставке не более, Ом 0,16
Сопротивление разомкнутых контактов не менее, кОм 200
Сечение подключаемых проводов, мм2 от 0,35 до 1,5
Степень защиты оболочки по ГОСТ 14254-2015 IP66/IP68 по ГОСТ 14254-2015
Основные атрибуты
Производитель  Магнито-Контакт
Страна производительРоссия
  • Цена: от 261,28 руб.
