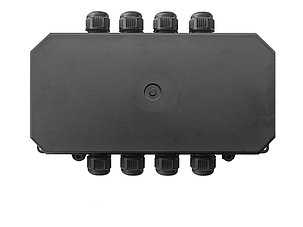

КВСК-Ex «СЕВЕР»  Крупногабаритная взрывозащищённая соединительная коробка 0Ex iа IIC T6 Ga, фото 2
КВСК-Ex «СЕВЕР»  Крупногабаритная взрывозащищённая соединительная коробка 0Ex iа IIC T6 Ga, фото 2
КВСК-Ex «СЕВЕР»  Крупногабаритная взрывозащищённая соединительная коробка 0Ex iа IIC T6 Ga, фото 2
КВСК-Ex «СЕВЕР»  Крупногабаритная взрывозащищённая соединительная коробка 0Ex iа IIC T6 Ga, фото 3
Описание
Характеристики
Информация для заказа

Коробки КВСК-Ех «СЕВЕР» предназначены для подключения к источнику питания и регистрирующей аппаратуре, имеющим искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-11:2011) и искробезопасные параметры (уровень искробезопасной цепи и подгруппу электрооборудования), соответствующие условиям применения коробок во взрывоопасной зоне.

Коробки КВСК-Ех «СЕВЕР» относится к взрывозащищённому электрооборудованию группы II ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначена для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14:2013.

Возможные взрывоопасные зоны применения коробок КВСК-Ех «СЕВЕР», категории взрывоопасных смесей газов и паров с воздухом в соответствии с требованиями ГОСТ IEC 60079-10-1-2011, ГОСТ IEC 60079-20-1-2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

Коробки КВСК-Ех «СЕВЕР» выпускаются черного цвета.

Описание конструкции

Конструктивно коробка соединительная выполнена в корпусе из антистатического пластика с поверхностным сопротивлением не более 109 Ом/см2 при температуре (23±2)оС и относительной влажности (50±5)% в соответствии с ГОСТ 31610.0-2014 (IEC 60079-0:2011).

Корпус изделия может быть:
- оборудован герметичными пластиковыми кабельными вводами количеством до 8 шт. (с диаметром подключаемого кабеля от 9 до 14 мм или от 11 до 17 мм);
- герметичными вводами МКВ из нержавеющей стали марки 12Х18Н10Т, предназначенными для различных вариантов прокладки кабеля.
по требованию заказчика корпус КВСК-Ех одновременно может быть оборудован вводами МКВ с различными типами кабельных вводов, предназначенных для подключения различных типов кабелей.

Основные параметры и характеристики

Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) 0Ex iа IIC T6 Ga
Максимальные входные искробезопасные параметры - напряжение Ui, В, не более 30;
- ток Ii, мА, не более, 100;
- мощность Pi, Вт, не более 1,2;
- внутренняя индуктивность Li, мкГн, не более 10;
- внутренняя емкость Ci, пФ, не более 50
Степень защиты оболочки по ГОСТ 14254-2015 IP66/IP67
Переходное сопротивление двух контактов, Ом не более 0,3
Диапазон рабочих температур, °С -55 … 60
Максимальная относительная влажность воздуха, при t +40°С, % не более 93
Масса, кг не более 1,2
Габаритные размеры коробки соединительной приведены в приложении А.
Средний срок службы, лет не менее 10
Диаметр подключаемых проводников клеммник РМ2 до 4 мм2 (AWG 22-10) 300В 30А,
клеммник Т31 до 2,5мм2 (AWG 22-14)

Электрические связи между клеммниками представлены на соответствующем изображении:

Тип клеммников, диаметр подключаемого кабеля и выбираются исходя из потребностей заказчика, согласно примера заказа.

Коробка имеет защиту от вскрытия с выводом контактов датчика на отдельный клеммник.

Коробки КВСК-Ех относятся к взрывозащищённому электрооборудованию группы II по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиям, ТР ТС 012/2011, ГОСТ IEC 60079-14:2013, других нормативных документов, регламентирующих применение электрооборудования взрывоопасных зонах.

Возможные взрывоопасные зоны применения коробок , категории взрывоопасных смесей газов и паров с воздухом в соответствии с требованиями ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-20-1-2011, других нормативных документов, регламентирующих применение электрооборудования взрывоопасных зонах.

Коробки должны подключаться к аппаратуре, имеющей искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-11:2011) и искробезопасные параметры, соответствующие условиям применения коробок во взрывоопасной зоне.

Примеры заказа

КВСК-Ех «СЕВЕР» АБС.8.ПС.9-14.Т31. ПАШК.685552.002 ТУ.
При таком коде заказа потребителю будет поставлена коробка в корпусе из полистирола с пластиковыми кабельными вводами в количестве 8шт., диаметром подключаемого кабеля 9-14мм, с клеммниками Т31.

КВСК-Ех «СЕВЕР» АБС.4.ПС.14-17.РМ2. ПАШК.685552.002 ТУ.
При таком коде заказа потребителю будет поставлена коробка в корпусе из полистирола с пластиковыми кабельными вводами в количестве 4шт, диаметром подключаемого кабеля 14-17мм, с клеммниками РМ2.

КВСК-Ех «СЕВЕР» АБС.8.МКВ М20К.6-12.РМ2. ПАШК.685552.002 ТУ.
При таком коде заказа потребителю будет поставлена коробка в корпусе из ABS пластика с кабельными вводами МКВ М20К (для открытой прокладки кабеля) из нержавеющей стали в количестве 8 шт., диаметром подключаемого кабеля 6-12мм, с клеммниками РМ2.

КВСК-Ех «СЕВЕР» АБС.6.МКВ М25КМ20.10-14.Т31. ПАШК.685552.002 ТУ.
При таком коде заказа потребителю будет поставлена коробка в корпусе из ABS пластика с кабельными вводами МКВ М25КМ20 (для прокладки кабеля в металлорукаве РЗЦ20) из нержавеющей стали в количестве 6 шт., диаметром подключаемого кабеля 10-14мм, с клеммниками Т31.

Основные атрибуты
Производитель  Магнито-Контакт
Страна производительРоссия
  • Цена: от 160,83 руб.
