Коробки КВСК-Ех «СЕВЕР» предназначены для подключения к источнику питания и регистрирующей аппаратуре, имеющим искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-11:2011) и искробезопасные параметры (уровень искробезопасной цепи и подгруппу электрооборудования), соответствующие условиям применения коробок во взрывоопасной зоне.
Коробки КВСК-Ех «СЕВЕР» относится к взрывозащищённому электрооборудованию группы II ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначена для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14:2013.
Возможные взрывоопасные зоны применения коробок КВСК-Ех «СЕВЕР», категории взрывоопасных смесей газов и паров с воздухом в соответствии с требованиями ГОСТ IEC 60079-10-1-2011, ГОСТ IEC 60079-20-1-2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Коробки КВСК-Ех «СЕВЕР» выпускаются черного цвета.

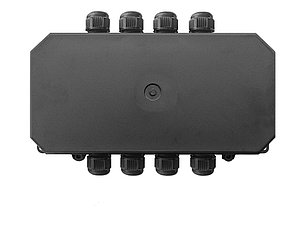

Описание конструкции
Конструктивно коробка соединительная выполнена в корпусе из антистатического пластика с поверхностным сопротивлением не более 109 Ом/см2 при температуре (23±2)оС и относительной влажности (50±5)% в соответствии с ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Корпус изделия может быть:
- оборудован герметичными пластиковыми кабельными вводами количеством до 8 шт. (с диаметром подключаемого кабеля от 9 до 14 мм или от 11 до 17 мм);
- герметичными вводами МКВ из нержавеющей стали марки 12Х18Н10Т, предназначенными для различных вариантов прокладки кабеля.
- по требованию заказчика корпус КВСК-Ех одновременно может быть оборудован вводами МКВ с различными типами кабельных вводов, предназначенных для подключения различных типов кабелей.
Основные параметры и характеристики
Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) | 0Ex iа IIC T6 Ga |
Максимальные входные искробезопасные параметры | - напряжение Ui, В, не более 30; - ток Ii, мА, не более, 100; - мощность Pi, Вт, не более 1,2; - внутренняя индуктивность Li, мкГн, не более 10; - внутренняя емкость Ci, пФ, не более 50 |
Степень защиты оболочки по ГОСТ 14254-2015 | IP66/IP67 |
Переходное сопротивление двух контактов, Ом | не более 0,3 |
Диапазон рабочих температур, °С | -55 … 60 |
Максимальная относительная влажность воздуха, при t +40°С, % | не более 93 |
Масса, кг | не более 1,2 |
Габаритные размеры коробки соединительной приведены в приложении А. | |
Средний срок службы, лет | не менее 10 |
Диаметр подключаемых проводников | клеммник РМ2 до 4 мм2 (AWG 22-10) 300В 30А, клеммник Т31 до 2,5мм2 (AWG 22-14) |
Электрические связи между клеммниками представлены на соответствующем изображении: Тип клеммников, диаметр подключаемого кабеля и выбираются исходя из потребностей заказчика, согласно примера заказа. |
|
Коробка имеет защиту от вскрытия с выводом контактов датчика на отдельный клеммник. Коробки КВСК-Ех относятся к взрывозащищённому электрооборудованию группы II по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиям, ТР ТС 012/2011, ГОСТ IEC 60079-14:2013, других нормативных документов, регламентирующих применение электрооборудования взрывоопасных зонах. Возможные взрывоопасные зоны применения коробок , категории взрывоопасных смесей газов и паров с воздухом в соответствии с требованиями ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-20-1-2011, других нормативных документов, регламентирующих применение электрооборудования взрывоопасных зонах. Коробки должны подключаться к аппаратуре, имеющей искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-11:2011) и искробезопасные параметры, соответствующие условиям применения коробок во взрывоопасной зоне. Примеры заказа КВСК-Ех «СЕВЕР» АБС.8.ПС.9-14.Т31. ПАШК.685552.002 ТУ. КВСК-Ех «СЕВЕР» АБС.4.ПС.14-17.РМ2. ПАШК.685552.002 ТУ. КВСК-Ех «СЕВЕР» АБС.8.МКВ М20К.6-12.РМ2. ПАШК.685552.002 ТУ. КВСК-Ех «СЕВЕР» АБС.6.МКВ М25КМ20.10-14.Т31. ПАШК.685552.002 ТУ. |
Основные атрибуты | |
---|---|
Производитель | Магнито-Контакт |
Страна производитель | Россия |
