Барьер искрозащиты шлейфа «БИСШ» предназначен для обеспечения искробезопасности одного шлейфа пожарной или охранной сигнализации, с включенными в него пожарными или охранными извещателями, датчиками с нормально замкнутыми или разомкнутыми контактами, а также извещателями, питаемыми по шлейфу сигнализации с уровнем искрозащиты «ia» для взрывозащищенного электрооборудования группы II, подгрупп IIC/IIB по ГОСТ 30852.10-2002 (МЭК 60079-11:1999). БИСШ предназначен для размещения вне взрывоопасной зоны.
- БИСШ имеет гальваническую связь между входом и выходом и состоит из шунтирующих диодов (стабилитронов), последовательно включенных резисторов и плавких предохранителей.
- БИСШ имеет степень защиты оболочки по ГОСТ 14254 - IP 54.
- БИСШ не создает индустриальных помех.
- БИСШ предназначен для работы при температуре от минус 20° до плюс 40°С.
- При эксплуатации БИСШ допускаются воздействия: - вибрации с частотой от 10 до 150 Гц при максимальном ускорении 4,9 м/с² (0,5 g). - относительной влажности до 93% при температуре 40°С.
- БИСШ содержит выходную искробезопасную электрическую цепь, выполненную с уровнем взрывозащиты «ia».
- Барьер искрозащиты шлейфа «БИСШ» является пассивным барьером, относится к классу связанного электрооборудования предназначенного для установке вне взрывоопасных зон и имеет маркировку по взрывозащите [Exia]IIC/IIB по ГОСТ 30852.0-2002 (МЭК 60079-0:1998). «БИСШ» соответствует требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», устанавливающего на единой таможенной территории Таможенного союза единые обязательные для применения и исполнения требования к оборудования для работы во взрывоопасных средах. Пример обозначения при заказе: «Барьер искрозащиты шлейфа «БИСШ» АТФЕ. 426439.001 ТУ»
Технические характеристики
3.1 Характеристики БИСШ при нормальном режиме работы:
- напряжение на входных клеммах БИСШ не более, В 24.
- сопротивление, вносимое БИСШ в шлейф, в пределах, Ом от 620 до 700.
Характеристики БИСШ при аварийном режиме работы:
- Напряжение на входных клеммах Um, не более, В 250.
- Напряжение холостого хода (максимальное выходное напряжение) U0, В не более 28,4.
- Ток короткого замыкания (максимальный выходной ток) I0, мА, не более 45.
- Максимальная выходная мощность Р0, не более, Вт 0,6
Характеристики шлейфа сигнализации, расположенного во взрывоопасной зоне:
- индуктивность искробезопасного шлейфа "ia" (сумма значений собственной индуктивности оборудования, установленного во взрывоопасной зоне, и индуктивности соединительного кабеля с этим оборудованием), L0,не более, мГн - 2(IIC) - 10(IIB);
- емкость шлейфа (сумма значений собственной ёмкости оборудования, установленного во взрывоопасной зоне, и емкости соединительного кабеля с этим оборудованием), не более, С0, мкФ - 0,04(IIC) - 0,3(IIB)
Средний срок службы БИСШ составляет 10 лет.

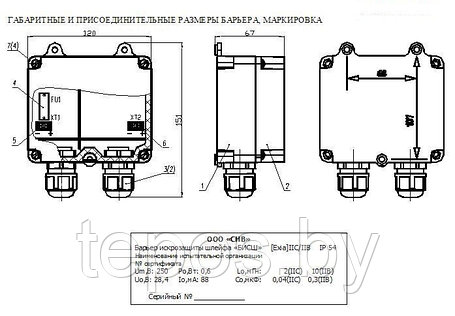

Конструктивно БИСШ выполнен в пластмассовом корпусе, состоящем из крышки (2) и основания (1). Внутри корпуса располагается печатная плата с элементами, залитыми компаундом. Таким образом, конструкция БИСШ исключает возможность ремонта и замены элементов его внутреннего монтажа. Компаундом не заливаются клеммники для подключения соединительных линий ППКОП с БИСШ (5), клеммники для подключения искробезопасного шлейфа "ia"(6), а также сменный предохранитель FU1 (4). Все проводники заводятся в корпус БИСШ через кабельные вводы (3). Вращение винтов колодок, с помощью которых зажимаются подключаемые проводники, следует производить отвёрткой диаметром не более 3 мм.
Масса БИСШ, не более, кг 0,6. Класс изделия по степени защиты человека от поражения электрическим током – I по ГОСТ 12.2.007.0.
