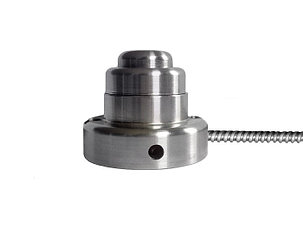

Кнопка управления магнитогерконовая Ех ВК200 (кнопка) предназначена для применения в системах безопасности объектов в качестве устройства управления различным оборудованием.
Ех ВК200 (кнопка) имеет маркировку 0Ex ia IIC T6…Т5 Ga X / 1Ex mb IIC T6…Т5 Gb X. В части взрывозащиты Ех ВК200 (кнопка) соответствует требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i», ГОСТ Р МЭК 60079-18-2012 «Взрывоопасные среды. Часть 18. Оборудование с видом взрывозащиты герметизация компаундом «m». Знак «Х», следующий за маркировкой взрывозащиты означает, что кнопки изготавливаются с постоянно присоединенным кабелем и указывает на необходимость соответствующего соединения свободного конца кабеля п.14.1 ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Кнопки могут быть установлены в помещениях, содержащих взрывоопасные смеси газов и паров с воздухом категории IIB, IIC, согласно ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-20-1-2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Ех ВК200 (кнопка) имеет нормально-разомкнутый контакт геркона и встроенный светодиодный индикатор, управляемый от внешнего контроллера. Кнопка выпускается с постоянно присоединенным кабелем в двух вариантах:
- вариант А - с выводом кабеля через отверстие в основании корпуса (осевой) - для скрытой прокладки;

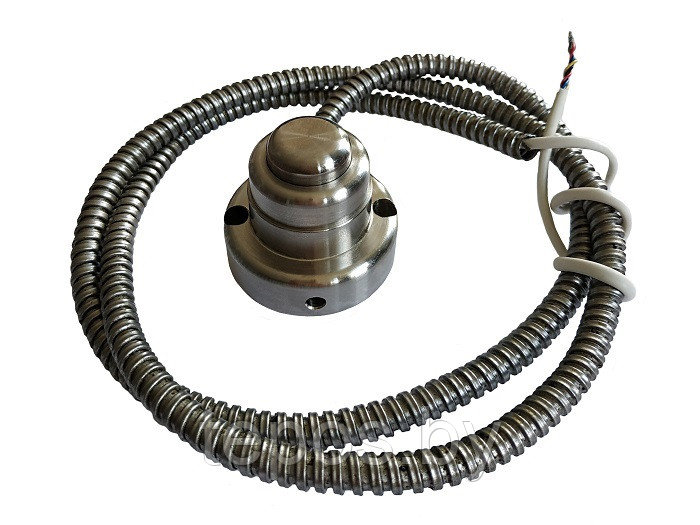

- вариант R - с радиальным выводом кабеля в металлорукаве типа МРПИ-6.
Основные технические характеристики
| Габаритные размеры, мм | Ø50 х 42 мм |
| Длина кабеля Ех ВК200 (кнопка) в базовой комплектации | 1м* (*- по требованию потребителя кнопки изготавливаются с любой длиной вывода) |
| Масса Ех ВК200 (кнопка) в базовой комплектации с кабелем 1м (не более), кг | 0.5 |
| Кнопки выпускается в климатическом исполнении УХЛ3.1 по ГОСТ 15150. Допускается эксплуатация в расширенном диапазоне при температуре от минус 40°С до плюс 60°С (температурный класс Т6), от минус 40°С до плюс 95°С (температурный класс Т5) и при относительной влажности воздуха до 93% при температуре плюс 40°С. | |
| Атмосферное давление, кПа | от 84 до 106.7 |
| Средний срок службы | не менее 8 лет |
| Степень защиты обеспечиваемая оболочкой по ГОСТ 14254 | IP66/IP68 |
| Усилие нажима при замыкании контактов не более | 3.0 кгс |
| Электрические параметры геркона: Коммутируемые: ток – не более 0.5 А, напряжение - не более 100 В, мощность – не более 10 Вт Количество срабатываний – 1 х 106 |
|
| Параметры искробезопасной цепи: - напряжение Ui, В - ток Ii, А - мощность Pi, Вт - внутренняя индуктивность Li, мкГн - внутренняя емкость Ci, пФ |
25 0.2 1.2 10 50 |
| Напряжение питания встроенного индикатора от 12 до 24 В. Ток потребления индикатора не более 6.0 мА. | |
| В цепи коммутации кнопка имеет встроенный плавкий предохранитель с Iном. = 0,5 А с допустимым значением тока короткого замыкания внешнего источника электропитания Iкз = 1.5 А и временем срабатывания предохранителя 0.2 с. | |
- Цена: Цену уточняйте
