НАЗНАЧЕНИЕ:

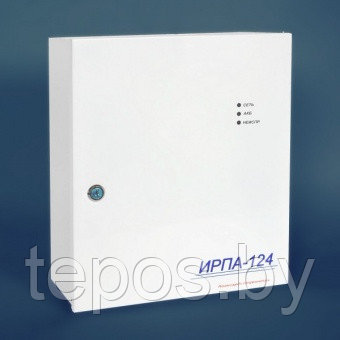

Источник резервного питания аккумуляторный ИРПА, предназначен для бесперебойного электропитания устройств пожарной сигнализации и автоматики при отсутствии сетевого или их внутреннего напряжения питания.

ИРПА предназначен для подключения к системам и устройствам, использующим номинальное рабочее напряжение 24В постоянного тока и имеющим вход для подключения источников бесперебойного электропитания.

В качестве элементов резервного питания в ИРПА используются свинцовые, герметичные, необслуживаемые аккумуляторы (VRLA).

ИРПА обеспечивает автоматическую зарядку и поддержание в заряженном состоянии двух аккумуляторов резервного питания. Источник имеет защиты от замыкания клемм аккумуляторов, от замыканий или перегрузки на выходе, аккумуляторов от глубокого разряда.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

напряжение питания ИРПА: 130-280В, 50±0,5 Гц;
номинальное выходное напряжение при работе от сети: 27,4±0,4В;
номинальное выходное напряжение при работе от сети и АКБ, либо только от АКБ:24±4В;
Максимальный ток нагрузки:
только от сети 220В – не менее 12А – длительность работы не ограничена;
от сети и от аккумулятора –не менее18 А – длительность ограничена емкостью АКБ( при токе более 12А часть тока отбирается от АКБ (например: при токе 15А, 12А отбирается от сети и 3А от АКБ));
только от АКБ не менее 18А – длительность работы ограничена ёмкостью АКБ;
ИРПА обеспечивает буферный режим заряда аккумуляторов и их поддержание в заряженном состоянии с контролем наличия, отключением от нагрузки при разряде, защитой от переполюсовки клемм или их замыкания и автоматическим возвратом в исходное состояние после устранения причины неисправности.
Максимальный ток заряда аккумулятора – 3А;
Номинальное напряжение поддержания аккумулятора в заряженном состоянии – (27,6±0,2)В.
Минимальное напряжение на аккумуляторе, при котором отключается внешняя нагрузка – (21,0±0,2)В.
ИРПА имеет два независимых выхода;
Каждый из выходов имеет защиту от:
перегрузки;
короткого замыкания;
встречного напряжения обратной полярности;
После устранения причины неисправности выход автоматически включается;
Выходы способны запускаться с ёмкостной нагрузкой до 40000 мкФ;
Ток срабатывания защиты от перегрузки (суммарный для двух выходов):
только от сети: 13±0,5А;
от сети и АКБ: 18,5±0,5А;
только от АКБ: 18,5±0,5А;
Минимальное напряжение на каждом аккумуляторе, воспринимаемое как его наличие: не менее 4,0В;
Для защиты от несанкционированного доступа ИРПА имеет антисабботажные контакты – «тампер-контакт»;
ИРПА имеет пультовое реле состояния с нормально разомкнутыми контактами.Контакты реле замкнуты, если выполняются условия:
аккумуляторы заряжены и исправны;
выходы исправны и включены; сетевое напряжение присутствует;
«тампер-контакт» замкнут;
При любых других условиях контакты разомкнуты;
Остаточная емкость АКБ, воспринимаемая как их неисправность – 20% от первоначального значения;
ИРПА имеет защиту от перегрузки и замыкания по выходу, с автоматическим возвратом в исходное состояние после устранения перегрузки или замыкания. Ток срабатывания защиты от перегрузки:
при работе от сети без аккумулятора – 6,5 А;
при работе от аккумулятора или от сети при установленном и заряженном аккумуляторе – 20А;
Коммутируемый ток через контакты реле КИП 0,1А, напряжение – до 120В постоянного тока;
Для передачи информации на удаленный прибор контроля в ИРПА предусмотрен цифровой интерфейс связи RS 485;
Потребляемая мощность при максимальной нагрузке – не более 500Вт;
Размер отсека для АКБ (не более 2хАКБ 40Ач) – 210х165х175 мм;
Для уменьшения уровня излучаемых помех и расширения диапазона напряжения питания ИРПА содержит встроенный активный корректор коэффициента мощности.
Срок службы прибора не менее 10 лет.
Габаритные размеры, не более:320х195х405 мм;
Масса прибора без учета аккумулятора не более 8 кг;
Диапазон рабочих температур: от плюс 5ºС до +40ºС.
