Назначение

Устройство контроля шлейфов пожарной и охранной сигнализации  УКШ-01 предназначено для  визуального контроля наличия напряжения в шлейфе сигнализации.

Характеристики

 Напряжение в контролируемом шлейфе от 5 до 24 В.

Ток потребления – не более 15 мкА;

Степень защиты оболочки устройства – IP30 по ГОСТ 14254-96

Диапазон рабочих температур от минус 30 до плюс 55 Со.

Конструкция

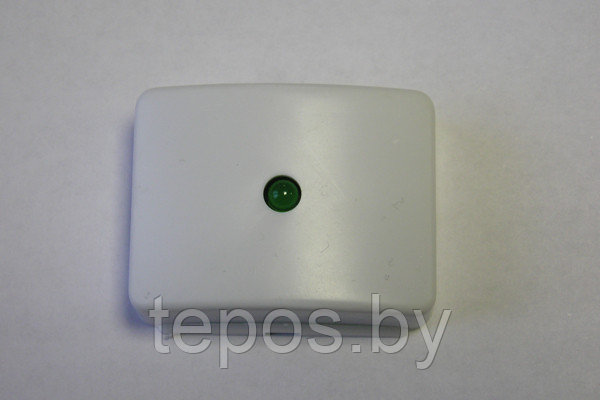

УКШ представляет собой пластмассовый корпус с установленной внутри платой. На плате расположены оптический индикатор и колодки для подключения к выводам + и – шлейфа сигнализации. Крепление устройства УКШ – 01 к строительным конструкциям осуществляется при помощи двух  шурупов через отверстия в основании. Доступ к  этим отверстиям, а также к колодкам подключения, обеспечивается после снятия корпуса, крепящегося посредством защелок.
