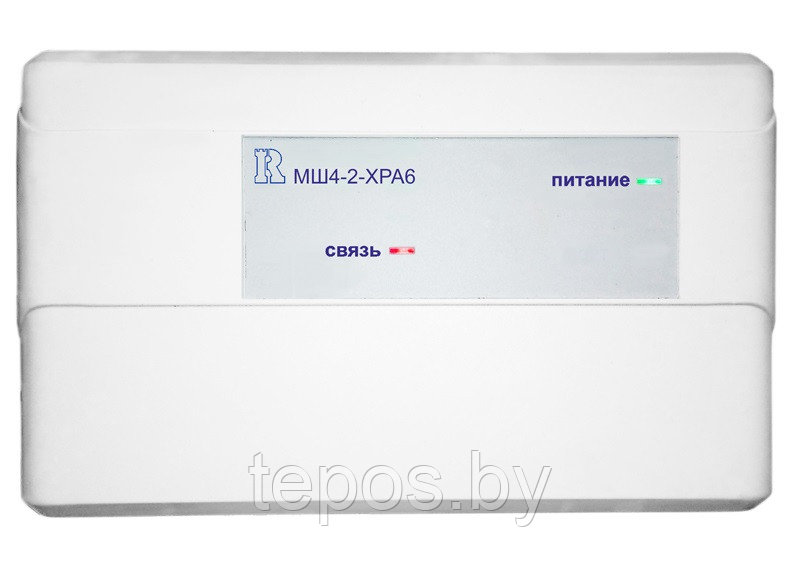

Модуль контроля неадресных шлейфов МШ4-2-ХРА6 предназначен для контроля состояния шлейфов пожарной сигнализации, технологических шлейфов контроля состояния устройств пожарной автоматики, управления оповещателями, исполнительными устройствами и другим технологическим оборудованием через встроенные реле с контролем целостности линии управления и передачи информации об их состоянии по протоколу XPA6 на приборы приемно-контрольные и управления АПКП.ХРА6, АПКП.XP777 и ППКУ «Бирюза».
Модуль оборудован светодиодным индикатором, предназначенными для индикации состояния наличия связи с МШ.
Модуль подключается в адресный кольцевой шлейф XPА6 к модулю адресного шлейфа МАШ-XPA6 (МАШ-XPA6(К)) или ППКУ «Бирюза», которые обеспечивают информационный обмен с модулем.
Модуль имеет два независимых входа питания для подключения основной и резервной линии питания от источника бесперебойного питания.
Модуль оборудован встроенным изолятором короткого замыкания и обеспечивает отключение участка адресного кольцевого шлейфа, в котором зафиксировано КЗ, сохраняя при этом свою работоспособность.
Модуль имеет два неадресных шлейфа на пять состояний для контроля неадресных извещателей а также концевых выключателей технологического оборудования и УПА.
Модуль оборудован отдельным выходом типа «открытый коллектор», обеспечивающим питание, сброс состояния и автоматическую верификацию подключенных токопотребляющих извещателей.
Модуль имеет два реле с контролем целостности линии управления, которые могут использоваться как в режиме «сухой контакт», так и в режиме питания подключенной нагрузки.
|
Характеристика |
Значение |
|
|
Максимальное количество модулей в адресном шлейфе без учета других адресных устройств |
63 |
|
|
Протокол обмена данными по адресному шлейфу |
XPА6 |
|
| Количество контролируемых неадресных шлейфов | 2 | |
| Номинальное напряжение в неадресном шлефе, В | 12 | |
|
Количество реле с контролем целостности подключенной линии управления |
2 |
|
|
Характеристики встроенных релейных выходов (по постоянному току) |
12 В/ 5А 24 В/ 3А |
|
|
Инерционность срабатывания, не более, сек |
7 |
|
|
Напряжение питания от адресного шлейфа XPA6, В |
20-28 |
|
|
Максимальный ток потребления от адресного шлейфа, не более, мА |
0,5 |
|
|
Напряжение питания постоянного тока от ББП, В |
10-14 |
|
|
Ток потребления от ББП в дежурном режиме (без учета внешней нагрузки), не более, мА |
40 |
|
|
Ток потребления от ББП в режиме включения двух реле (без учета внешней нагрузки), не более, мА |
90 |
|
|
Габаритные размеры корпуса, мм |
180x110x30 |
|
|
Диапазон температур (при отсутствии конденсации), °С |
от −10 до +40 |
|
| Основные атрибуты | |
|---|---|
| Производитель | Ровалэнт |
| Страна производитель | Беларусь |
- Цена: Цену уточняйте
