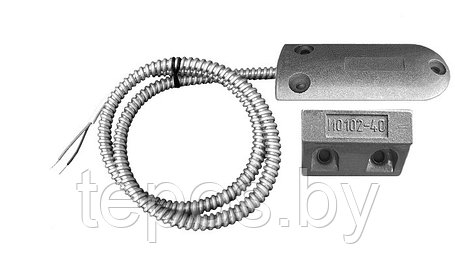

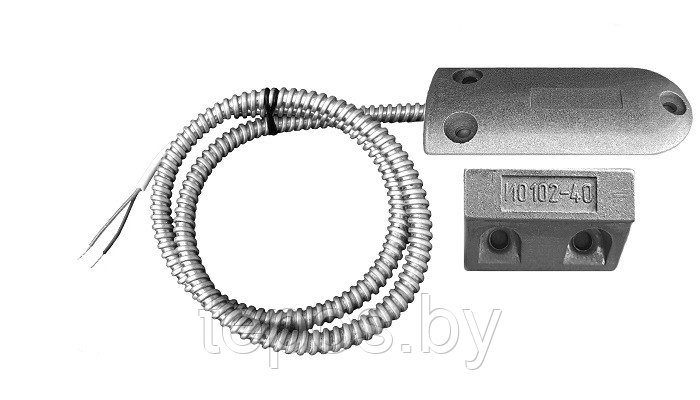

Извещатель охранный 102-40 А2М(3) (аналог ИО 102-20 А2М)

  • В наличии
  • Только оптом

13,20 руб.

+375 29 33 22 304
  • +375 17 269 28 17
  • +375 17 269 28 18
  • График работы
  • Адрес и контакты
Извещатель охранный 102-40 А2М(3) (аналог ИО 102-20 А2М)
Извещатель охранный 102-40 А2М(3) (аналог ИО 102-20 А2М)В наличии
13,20 руб.
+375 29 33 22 304
  • +375 17 269 28 17
  • +375 17 269 28 18
Купить

Описание

Технические данные

Извещатели охранные точечные магнитоконтактные ИО 102-40 (далее извещатели) предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных  шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

Извещатели конструктивно состоят из магнитоуправляемого датчика (геркона, помещённого в пластиковый или металлический корпус) и управляющего магнита (магнит, установленный в пластиковый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-2015.

Подключение датчика к шлейфу осуществляется:
- с помощью вывода длиной 0,6 м* (провод в двойной изоляции (1)),
- вывода длиной 0,6 м* помещенного в металлический оцинкованный (3), нержавеющей стали (4) или пластиковый (2) гофрорукав (для исполнения ИО 102-40 А2М К длина вывода 2,9м*), в исполнении ИО102-40 Б2П В, ИО 102-40 Б2М В подключение извещателя к шлейфу осуществляется через винтовой клеммник, установленный внутри датчика.

(* По заказу потребителя извещатели изготавливаются с любой длиной вывода датчика).

1.1 Расстояние между магнитоуправляемым датчиком и управляющим магнитом при выдаче сигнала «Тревога» и расстояние при восстановлении «Дежурный режим» (размыкание или замыкание контактов геркона) соответствуют табл.:

ИСПОЛНЕНИЯ ИЗВЕЩАТЕЛЕЙ

НА МАГНИТОПРОВОДЯЩЕМ ОСНОВАНИИ

НА МАГНИТОНЕПРОВОДЯЩЕМ ОСНОВАНИИ

Расстояние при выдаче сигнала «Тревога», не более, мм

Расстояние при восстановлении в «Дежурный режим», не менее, мм

Расстояние при выдаче сигнала «Тревога», не более, мм

Расстояние при восстановлении в «Дежурный режим», не менее, мм

А2П, А2М, Б2П, Б2М, Б2П В, Б2М В

65

30

80

45



1.2. Количество срабатываний извещателя в режимах коммутации постоянного и переменного тока, соответствуют значениям, приведённым в табл.:



ИСПОЛНЕНИЯ ИЗВЕЩАТЕЛЯ

ТОК, А

НАПРЯЖЕНИЕ, В

МАКСИМАЛЬНАЯ МОЩНОСТЬ, ВТ

КОЛИЧЕСТВО СРАБАТЫВАНИЙ

А2П, А2М, Б2П, Б2М, Б2П В, Б2М В, А2М К

от 0,01 до 0,05

от 10 до 30

10

106



1.3. Минимальное значение силы постоянного или переменного тока – 0,001 А.

1.4. Максимальное значение силы постоянного или переменного тока – 0,5 А.

1.5. Минимальное значение коммутируемого напряжения – 0,02 В.

1.6. Максимальное значение коммутируемого напряжения – 72 В.

1.7. Максимальное значение коммутируемой мощности – 10 Вт.

1.8. Выходное электрическое сопротивление замкнутых контактов извещателя – не более 0,5 Ом.

1.9. Извещатель сохраняет работоспособность в диапазоне температур от минус 50 до плюс 50оС и относительной влажности до 98% при температуре 35оС без конденсации влаги.

1.10. Извещатель рассчитан на непрерывную круглосуточную работу.

1.11. Срок службы извещателя - не менее 8 лет.

1.12. Масса датчика – не более 100 г., масса магнита – не более 55 г.

Характеристики

Страна производительРоссия
